DỰ ÁN LẮP ĐẶT MÁY CHIẾU VIEWSONIC LX700-4K RGB + KHUNG NÂNG CM76X + MÀN QUANG HỌC VIVIDSTORM 135” + TRỌN BỘ ÂM THANH KARAOKE VÀ XEM PHIM CAO CẤP

1. Giới thiệu dự án

Zamaco vừa hoàn thiện dự án lắp đặt trọn bộ máy chiếu cho phòng giải trí gia đình, sử dụng cấu hình cao cấp gồm máy chiếu ViewSonic LX700-4K RGB, khung nâng âm trần CM76X, màn chiếu quang học để sàn VividStorm 135 inch + trọn bộ âm thanh karaoke và xem phim cao cấp. Giải pháp được thiết kế tối ưu cho không gian hiện đại, đề cao tính thẩm mỹ và trải nghiệm xem phim chất lượng cao.

Nhu cầu của khách hàng:

• Tạo không gian tinh tế với hệ thống thiết bị công nghệ được giấu trần và bố trí hài hòa nội thất.

• Trải nghiệm hình ảnh sắc nét, độ sáng cao và tương phản ấn tượng, đáp ứng tốt nhu cầu xem phim chất lượng cao và giải trí hằng ngày.

• Hệ thống âm thanh cao cấp, vừa đáp ứng xem phim sống động chuẩn rạp tại gia, vừa hát karaoke rõ lời, lực tiếng tốt, không méo vỡ khi mở âm lượng lớn.

• Vận hành đơn giản, tiện lợi bằng remote hoặc một chạm: bật là sử dụng ngay, tắt là không gian trở lại gọn gàng, sang trọng.

Giải pháp Zamaco triển khai:

• Máy chiếu ViewSonic LX700-4K RGB – công nghệ Laser hiện đại, độ sáng cao, hỗ trợ 4K HDR, mang đến hình ảnh sắc nét, màu sắc sống động cho trải nghiệm xem phim tại gia cao cấp.

• Khung nâng âm trần tự động CM76X – giải pháp giấu máy chiếu hoàn toàn trong trần, tối ưu thẩm mỹ không gian phòng khách, vận hành êm ái và bền bỉ.

• Màn chiếu quang học để sàn VividStorm 135 inch (ALR) – khả năng chống sáng vượt trội, giữ hình ảnh rõ nét, tương phản cao ngay cả trong môi trường nhiều ánh sáng.

• Đầu phát phim Dune HD Max 8K – hỗ trợ nội dung độ phân giải cao, giải mã đa định dạng, mang lại trải nghiệm xem phim mượt mà, chuẩn rạp chiếu tại gia.

• Ổ cứng HDD WD dung lượng lớn – lưu trữ kho phim chất lượng cao, đáp ứng nhu cầu giải trí lâu dài của gia đình.

• Kính 3D DLP-Link KX-30 – hỗ trợ trải nghiệm xem phim 3D sống động ngay tại nhà.

• Ampli xem phim Denon AVC-X3800H – xử lý âm thanh đa kênh mạnh mẽ, hỗ trợ Dolby Atmos/DTS:X, tái tạo không gian âm thanh vòm chân thực.

Hệ thống loa xem phim JBL Studio Series gồm:

• Loa Front JBL Studio 690 – phù hợp nghe nhạc, xem phim.
• Loa center JBL Studio 665C – tái tạo giọng thoại rõ ràng, chi tiết khi xem phim.
• Loa surround JBL Studio 610 – lan tỏa hiệu ứng âm thanh vòm sống động.
• Loa âm trần JBL C6IC – bổ sung hiệu ứng không gian, phù hợp cấu hình Atmos.
• Loa subwoofer JBL Studio 660P – tăng cường dải trầm uy lực, tạo cảm giác rung động chân thực cho các cảnh hành động.

Hệ thống karaoke cao cấp CAVS, bao gồm:

• Micro không dây CAVS S6 – thu âm nhạy, bắt giọng tốt, hạn chế hú rít.
• Vang số CAVS X900 – xử lý âm thanh karaoke chuyên nghiệp, tiếng hát mượt và rõ.
• Cục đẩy công suất CAVS DK2900 – công suất lớn, đánh loa khỏe, ổn định.
• Quản lý nguồn điện CAVS C400 – đảm bảo an toàn điện và vận hành hệ thống bền bỉ.

Hệ thống loa karaoke & đa năng:

• Loa 4Acoustic 21Live 641 Black – thiết kế cột sang trọng, âm thanh phủ đều không gian.
• Loa subwoofer JBL Studio 660P – tăng cường dải trầm uy lực, tạo cảm giác rung động chân thực cho các cảnh hành động.

2. Thông số kỹ thuật của hệ thống

📌 Máy chiếu ViewSonic LX700-4K RGB

• Công nghệ: Laser RGB, hỗ trợ tín hiệu 4K HDR10

• Độ sáng: 3.500 – 4.000 ANSI Lumens, đáp ứng tốt phòng có ánh sáng

• Độ phân giải: Full HD (nhận tín hiệu 4K input cho hình ảnh sắc nét hơn)

• Cổng kết nối: HDMI, USB, Audio Out, LAN – tương thích đa thiết bị

📌 Khung nâng âm trần CM76X

• Tải trọng hỗ trợ: 15–20 kg, phù hợp đa số máy chiếu phổ thông và cao cấp

• Hành trình nâng: 30–60 cm, linh hoạt cho nhiều độ cao trần

• Điều khiển: Remote RF tiện lợi kết hợp công tắc tường an toàn

• Vận hành: Êm ái, ổn định, giấu máy chiếu kín trong trần thạch cao

📌 Màn chiếu để sàn quang học VividStorm 135” ALR

• Loại màn: Optical ALR – khả năng chống sáng mạnh, giảm phản xạ môi trường

• Kích thước: 135 inch, tỷ lệ 16:9 chuẩn xem phim

• Kiểu vận hành: Motor tự động nâng từ dưới lên, tiện lợi và thẩm mỹ

• Góc nhìn: Rộng, giữ màu sắc và độ tương phản ổn định ở nhiều vị trí

• Chất lượng hình ảnh: Độ tương phản cao, màu đen sâu – tối ưu cho xem phim buổi tối lẫn ban ngày có ánh sáng

🎙️ Micro CAVS S6

• Khoảng cách hoạt động ổn định: 120 mét
• Nguồn điện: DC 12-16V , 1200mA
• Màn hình: LCD nền trắng
• Trọng lượng: 3kg

🎚️ Vang số CAVS X900

• Độ nhạy micro: 50 mV – 350 mV

• Input audio: 5 ngõ Music + 4 ngõ Micro

• Hỗ trợ Bluetooth 5.0 Music receiver

🔊 Cục đẩy CAVS DK2900 (2 kênh)

• Số kênh: 2 kênh

• Công suất stereo: 900 W × 2 @ 8 Ω

• Công suất mono: 1800 W @ 4 Ω

• Tần số đáp ứng: 20 Hz – 20 kHz ±0.5 dB

🔌 Quản lý nguồn CAVS C400

• Số ổ cắm đầu ra 9 ổ công suất cao
• Điều khiển từ xa Có Remote tích hợp (IR hoặc RF)
• USB sạc nhanh 2 cổng USB 20W

🎛️ Ampli Denon AVC-X3800H

• Số kênh: 9.4

• Công suất đầu ra:

  • 105 W/kênh @ 8Ω (20 Hz–20 kHz, 0.08% 2ch)

  • 135 W/kênh @ 6Ω (1 kHz, 0.7% 2ch)

  • 215 W @ 6Ω (1 kHz, 10% 1ch)

• Hỗ trợ video: 8K/60 Hz, 4K/120 Hz pass-through

• Công nghệ: Dolby Atmos, DTS:X, HDR10+, Dolby Vision, eARC, Hi-Res Audio

• Kết nối: 6× HDMI In, 2× HDMI Out (Main), 1× Zone Out

• Đầu vào khác: Optical (2), Coaxial (2), Analog (5), Phono (MM)

📀 Đầu phát phim Dune HD Max 8K

• Hỗ trợ video: 8Kp60 HDR, Dolby Vision VS10, HDR10+

• Bộ xử lý: Amlogic S928X Hi-End

• Bộ nhớ: Flash 64 GB + RAM 8 GB

💽 Ổ cứng HDD WD (Western Digital)

• Dung lượng: 1 TB đến 10 TB+

• Tốc độ quay: 5400–7200 rpm

• Cache: 64–256 MB

• Giao diện: SATA III (6 Gb/s)

🥽 Kính 3D DLP-Link KX-30

• Loại: Kính 3D DLP-Link

• Tương thích: máy chiếu DLP có hỗ trợ 3D DLP-Link

• Pin: tích hợp, tự đồng bộ tín hiệu 3D

🔊 Loa 4Acoustic 21Live 641 Black

• Hệ thống: 2 đường tiếng (2-Way Column)

• Driver: 6 × 4″ bass + 1 × 1″ treble

• Dải tần: 110 Hz – 22 kHz (±10 dB)

• Công suất RMS: 300 W / Chương trình: 600 W / Đỉnh: 900 W

• Trở kháng: 12 Ω

📢 Loa Front JBL Studio 690

• Dải tần đáp ứng: 36 Hz – 40 kHz

• Độ nhạy: 90 dB (2.83V/1m)

• Trở kháng: 6 Ω

• Công suất ampli đề nghị: 100 – 250 W

🔈 Loa sub JBL Studio 660P

• Loại: Subwoofer điện

• Loa bass: 12″ (305 mm) PolyPlas

• Công suất RMS: ~500 W

• Công suất Peak: ~1000 W

• Độ nhạy: ~98 dB SPL

🔊 Loa surround JBL Studio 610

• Loại: 2-way, on-wall speaker

• Woofer: 5.25″ PolyPlas + 1″ compression driver

• Độ nhạy: ≈84–88 dB

• Trở kháng: 6 Ω

🔊 Loa center JBL Studio 665C

• Loại: Center channel 2.5-way

• Loa bass/mid: 4 × 5.25″ PolyPlas

• Tần số đáp ứng: 58 Hz – 40 kHz

• Độ nhạy: ~90 dB

🔊 Loa âm trần JBL C6IC

• Woofer: 165 mm

• Tweeter: 13 mm

• Dải tần: 50 Hz – 20 kHz

• Công suất RMS: ~40 W (cực đại ~160 W)

3. Giải pháp lắp đặt

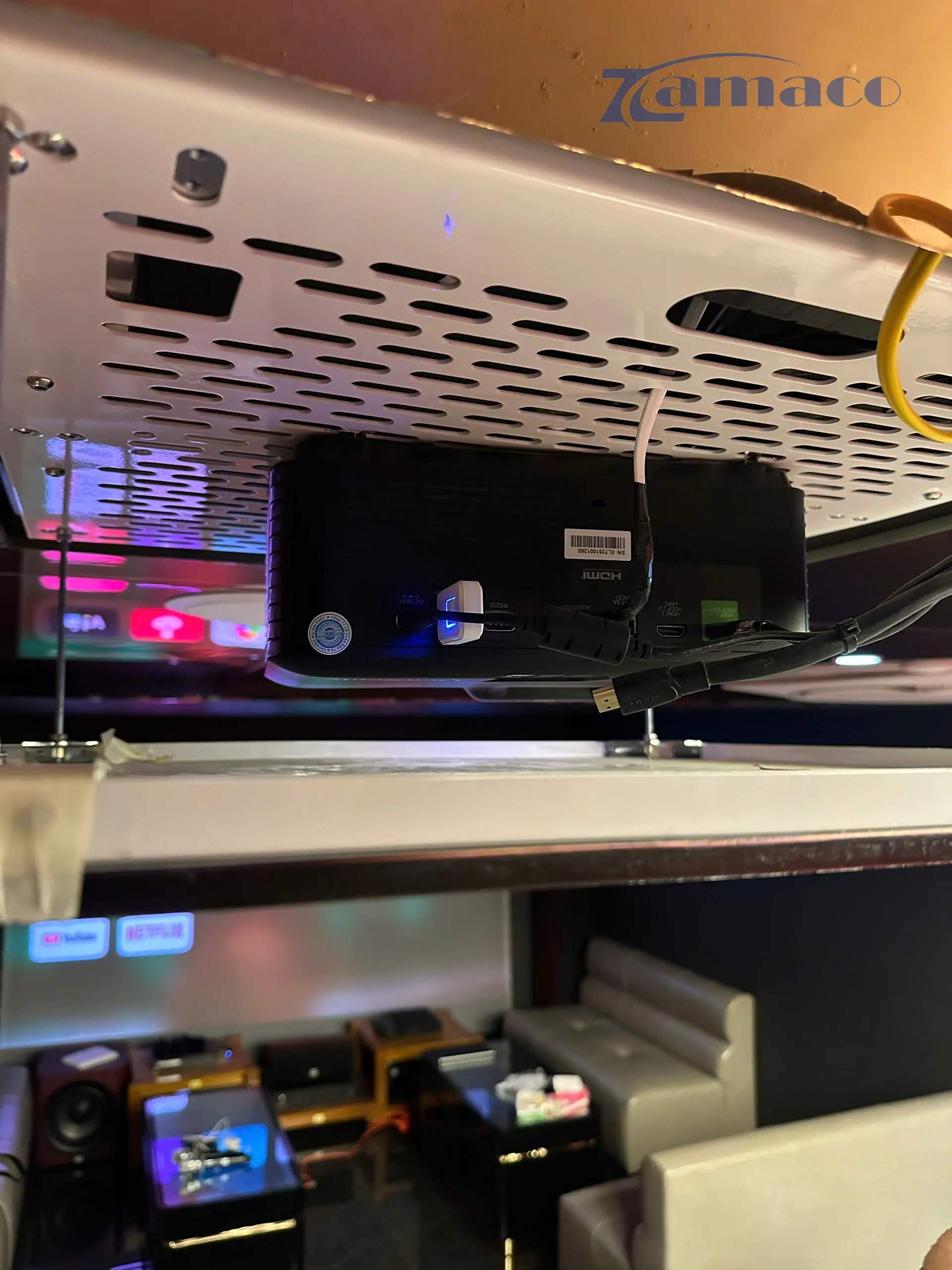

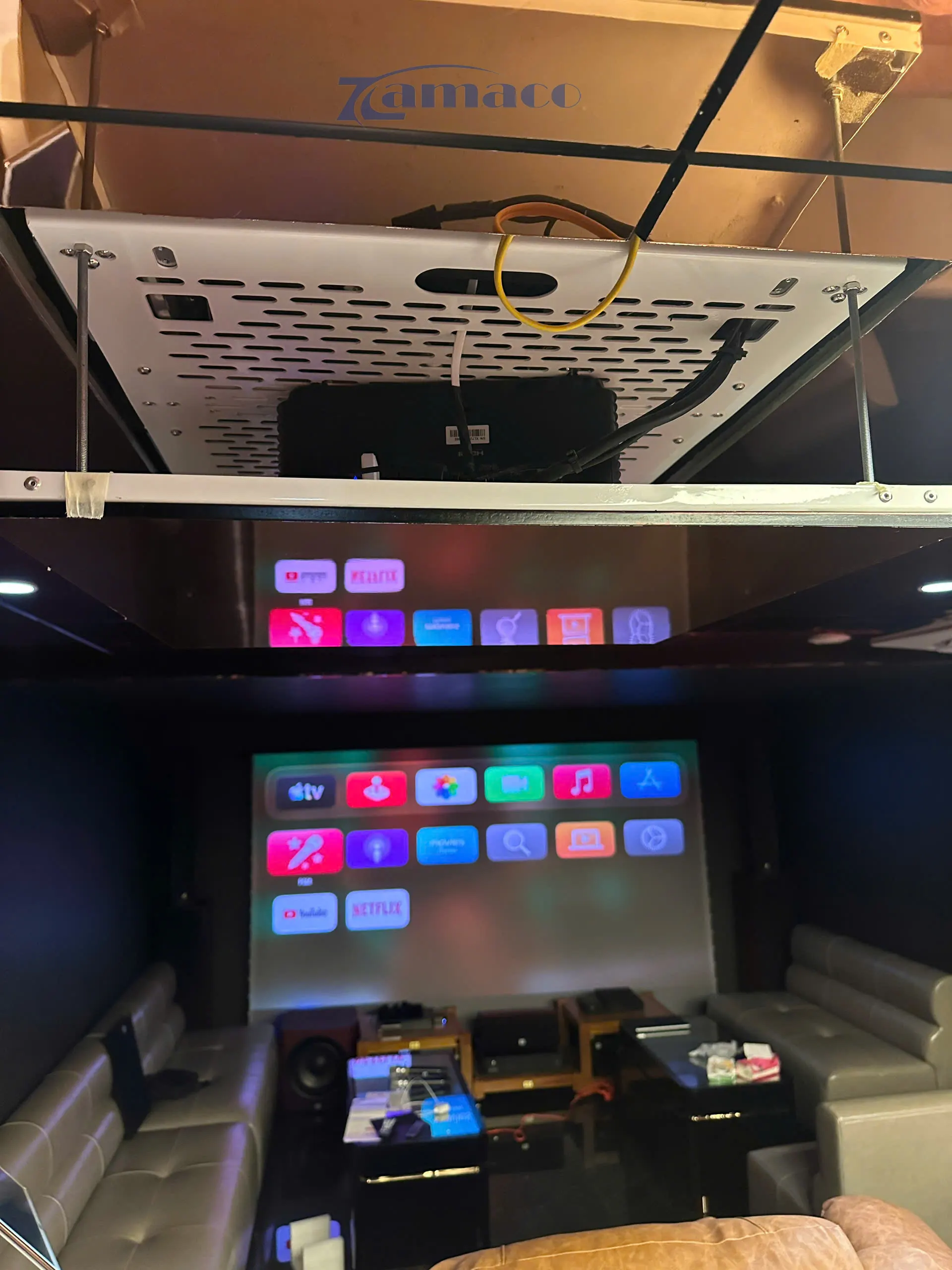

3.1. Khung nâng máy chiếu âm trần CM76X

Đội ngũ thi công của Zamaco thực hiện đầy đủ các bước kỹ thuật để đảm bảo độ an toàn và thẩm mỹ:

• Khảo sát – đo đạc vị trí, khoét trần và gia cố khung xương thép chắc chắn

• Lắp đặt khung nâng CM76X và căn chỉnh hành trình nâng phù hợp

• Đi dây âm trần gọn gàng, hạn chế lộ dây và tối ưu thẩm mỹ

• Kết nối máy chiếu và cân chỉnh góc chiếu chính xác theo vị trí màn

• Khi không sử dụng, máy chiếu tự thu gọn hoàn toàn vào trần, trả lại không gian phòng khách sạch sẽ – tối giản

3.2. Máy chiếu ViewSonic LX700-4K RGB

ViewSonic LX700-4K RGB là máy chiếu laser độ sáng cao, màu sắc sống động, phù hợp nhiều nhu cầu:

• Phòng khách có ánh sáng tự nhiên

• Xem phim, YouTube, truyền hình

• Không gian mở hoặc phòng không thể tắt đèn hoàn toàn

Máy chiếu được cân chỉnh theo đúng trục và tương thích tối ưu với màn quang học VividStorm, đảm bảo hình ảnh sắc nét – tương phản cao.

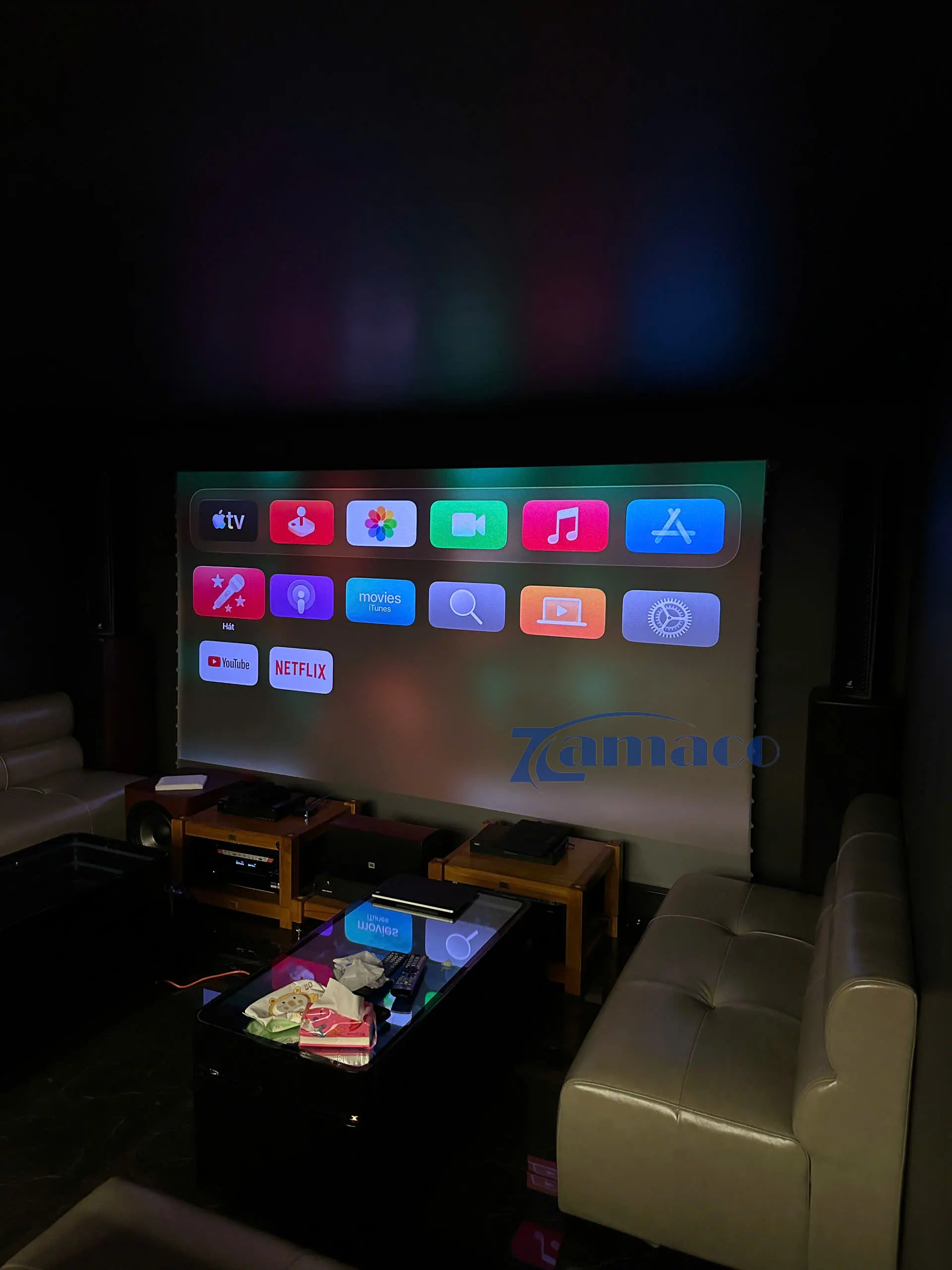

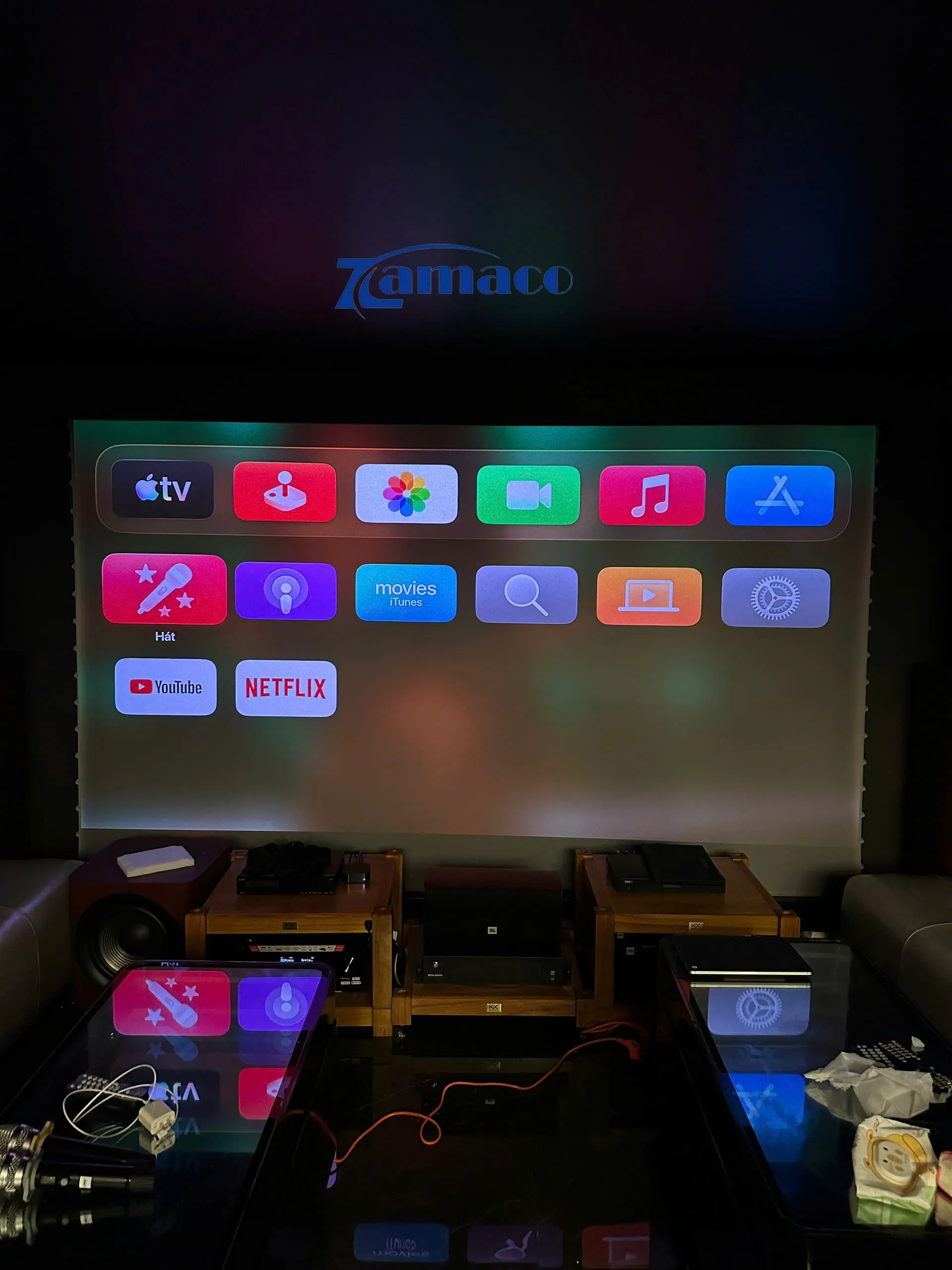

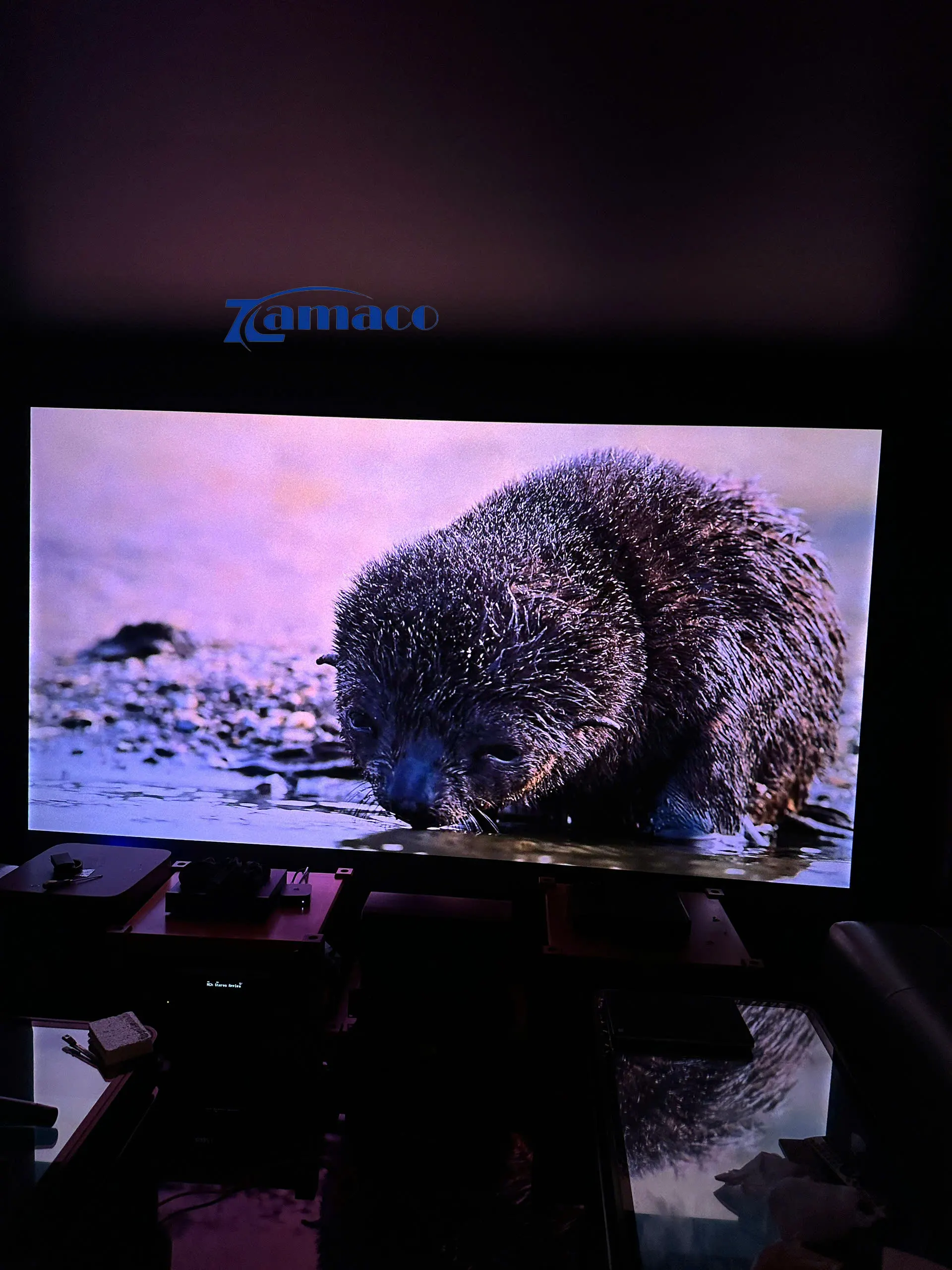

3.3. Màn để sàn quang học VividStorm 135 inch

Màn chiếu đặt sàn, motor tự động nâng lên từ thân hộp, không cần khoan tường hay lắp đặt phức tạp.

Ưu điểm nổi bật:

• Bố trí linh hoạt, không ảnh hưởng thiết kế nội thất

• Công nghệ Optical ALR giúp chống sáng mạnh, giữ màu sắc ổn định

• Hình ảnh sâu, tương phản cao – tối ưu xem phim

• Hoạt động hoàn hảo khi kết hợp với máy chiếu laser hoặc các model DLP độ sáng cao

3.4. Giải pháp lắp đặt hệ thống âm thanh Karaoke

• Micro không dây CAVS S6 được bố trí và cấu hình tần số phù hợp không gian phòng, đảm bảo thu giọng nhạy, bắt tiếng tốt, hạn chế hú rít khi hát ở mức âm lượng lớn.

• Vang số CAVS X900 được lắp đặt tại tủ thiết bị trung tâm, tinh chỉnh preset karaoke theo diện tích phòng và đặc tính loa, giúp giọng hát sáng, rõ, mượt và dễ kiểm soát.

• Cục đẩy công suất CAVS DK2900 đảm nhiệm khuếch đại cho hệ loa karaoke, cung cấp công suất ổn định, đánh loa khỏe, đảm bảo âm thanh không méo tiếng khi hoạt động liên tục.

• Quản lý nguồn CAVS C400 được tích hợp làm trung tâm cấp điện cho toàn bộ thiết bị karaoke, giúp bật/tắt theo thứ tự an toàn, bảo vệ hệ thống khỏi quá tải, sụt áp và tăng độ bền thiết bị.

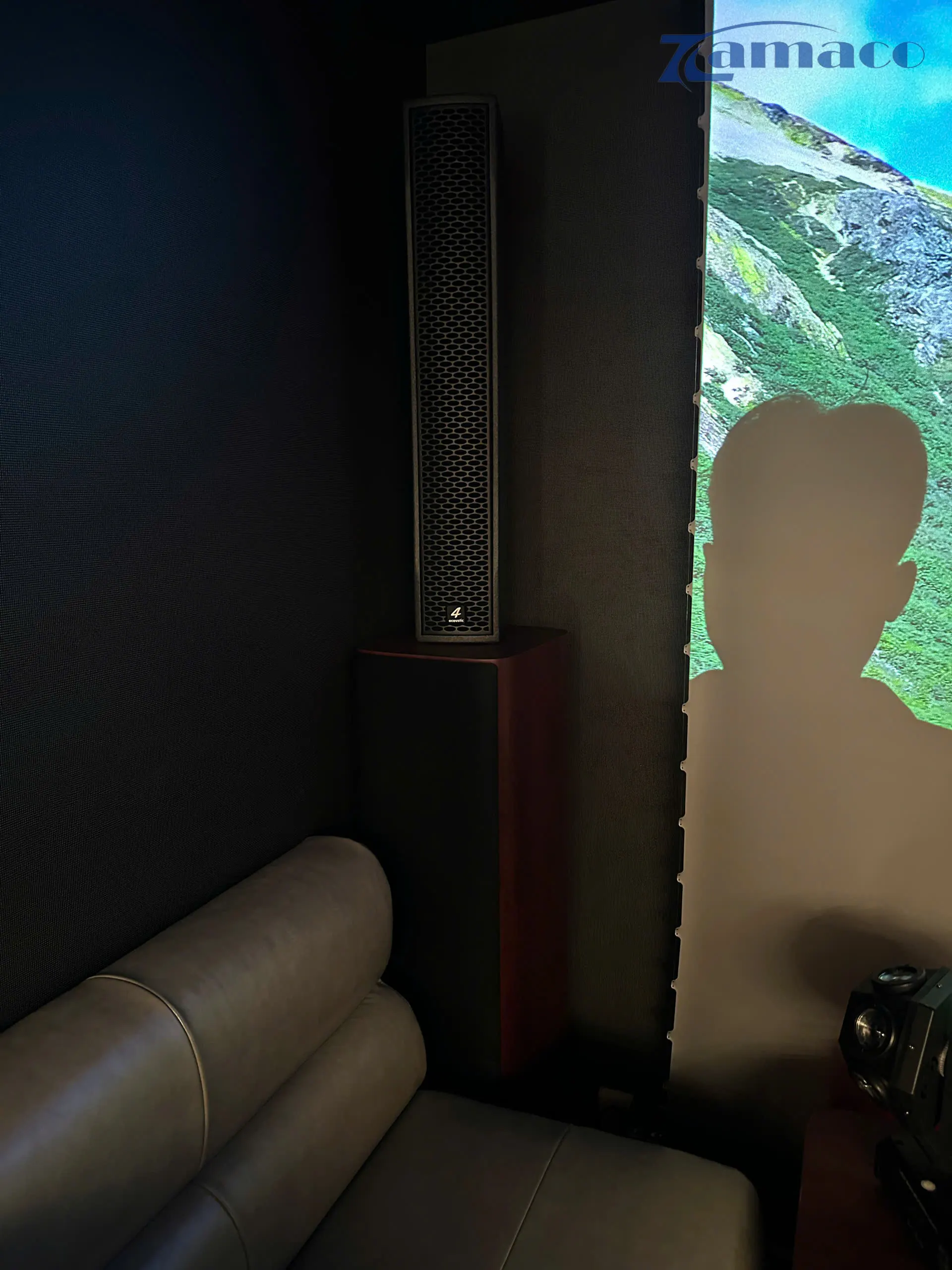

• Hệ thống loa karaoke dạng column gồm Loa 4Acoustic 21Live 641 Black được bố trí dọc hai bên không gian, cho độ phủ âm đều, lan tỏa rộng, phù hợp vừa hát karaoke vừa nghe nhạc giải trí.

• Loa subwoofer JBL Studio 660P được đặt tại vị trí tối ưu sau khi đo đạc thực tế, cân chỉnh pha và tần số cắt nhằm tạo dải trầm sâu, chắc, không ù nền.

3.5. Giải pháp lắp đặt hệ thống xem phim cao cấp (Home Cinema)

• Ampli Denon AVC-X3800H được lắp đặt tại rack trung tâm, đảm nhiệm xử lý âm thanh đa kênh chuẩn Dolby Atmos / DTS:X, kết hợp cân chỉnh tự động Audyssey và hiệu chỉnh thủ công theo không gian thực tế.

• Loa Front JBL Studio 690 được bố trí dọc hai bên không gian, cho độ phủ âm đều, lan tỏa rộng, phù hợp xem phim, nghe nhạc giải trí.

• Loa center JBL Studio 665C được bố trí chính giữa, phía dưới màn chiếu, giúp tái tạo lời thoại rõ ràng, chính xác, tăng trải nghiệm khi xem phim.

• Loa surround JBL Studio 610 được lắp hai bên hoặc phía sau vị trí ngồi, tạo hiệu ứng âm thanh vòm bao phủ, mang lại cảm giác không gian sống động.

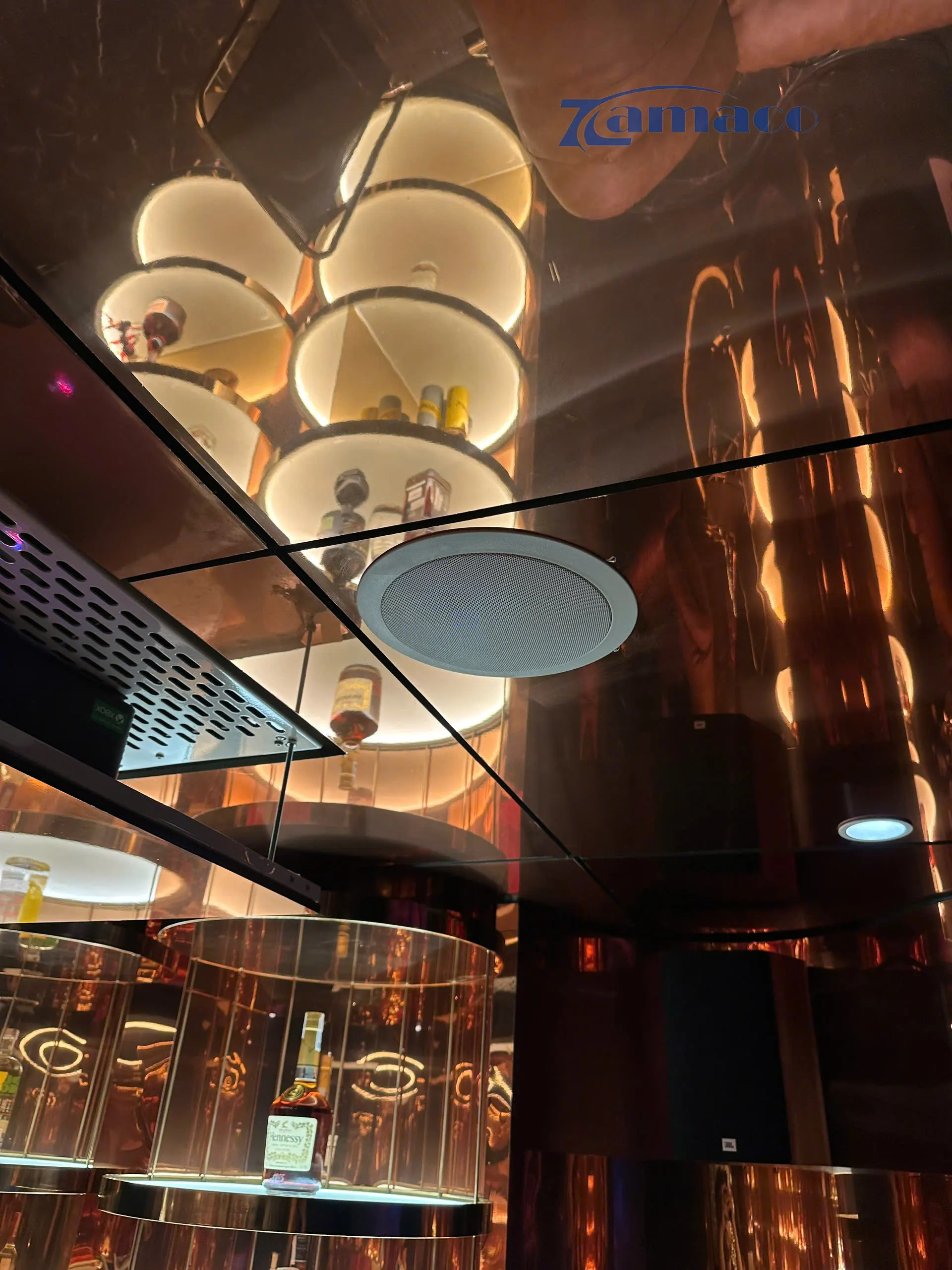

• Loa âm trần JBL C6IC được lắp âm trần theo cấu hình Atmos, bổ sung hiệu ứng chiều cao, giúp âm thanh lan tỏa tự nhiên và chân thực hơn.

• Loa subwoofer JBL Studio 660P được đặt tại vị trí tối ưu sau khi đo đạc thực tế, cân chỉnh pha và tần số cắt nhằm tạo dải trầm sâu, chắc, không ù nền.

• Đầu phát phim Dune HD Max 8K kết nối trực tiếp với ampli và máy chiếu, đảm bảo phát nội dung 4K/8K mượt mà, giữ nguyên chất lượng hình ảnh và âm thanh gốc.

• Ổ cứng HDD WD dung lượng lớn dùng lưu trữ kho phim chất lượng cao, giúp truy xuất nhanh, ổn định và tiện lợi cho sử dụng lâu dài.

• Kính 3D DLP-Link KX-30 được cấu hình đồng bộ với máy chiếu DLP, mang đến trải nghiệm xem phim 3D sống động ngay tại không gian gia đình.

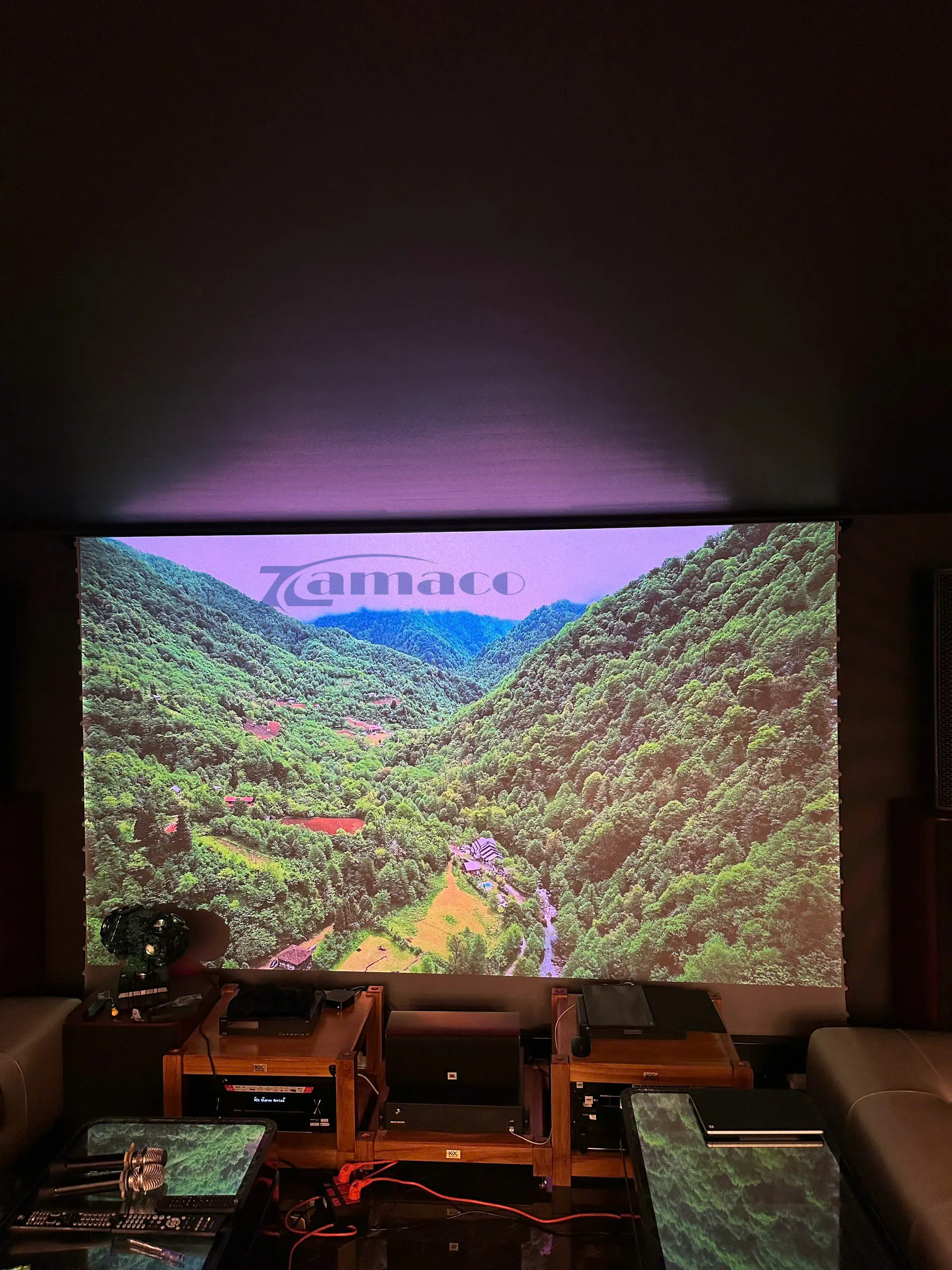

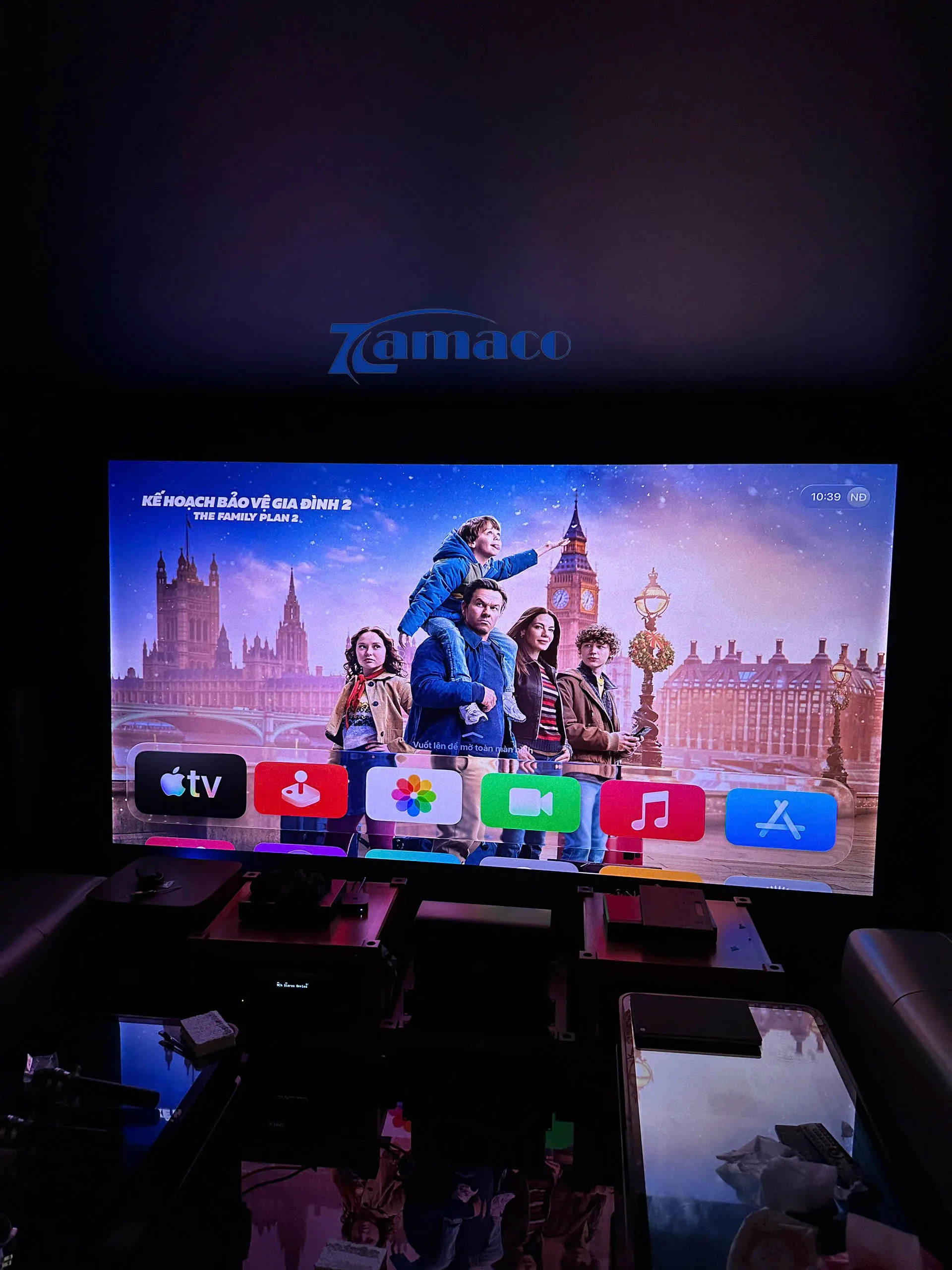

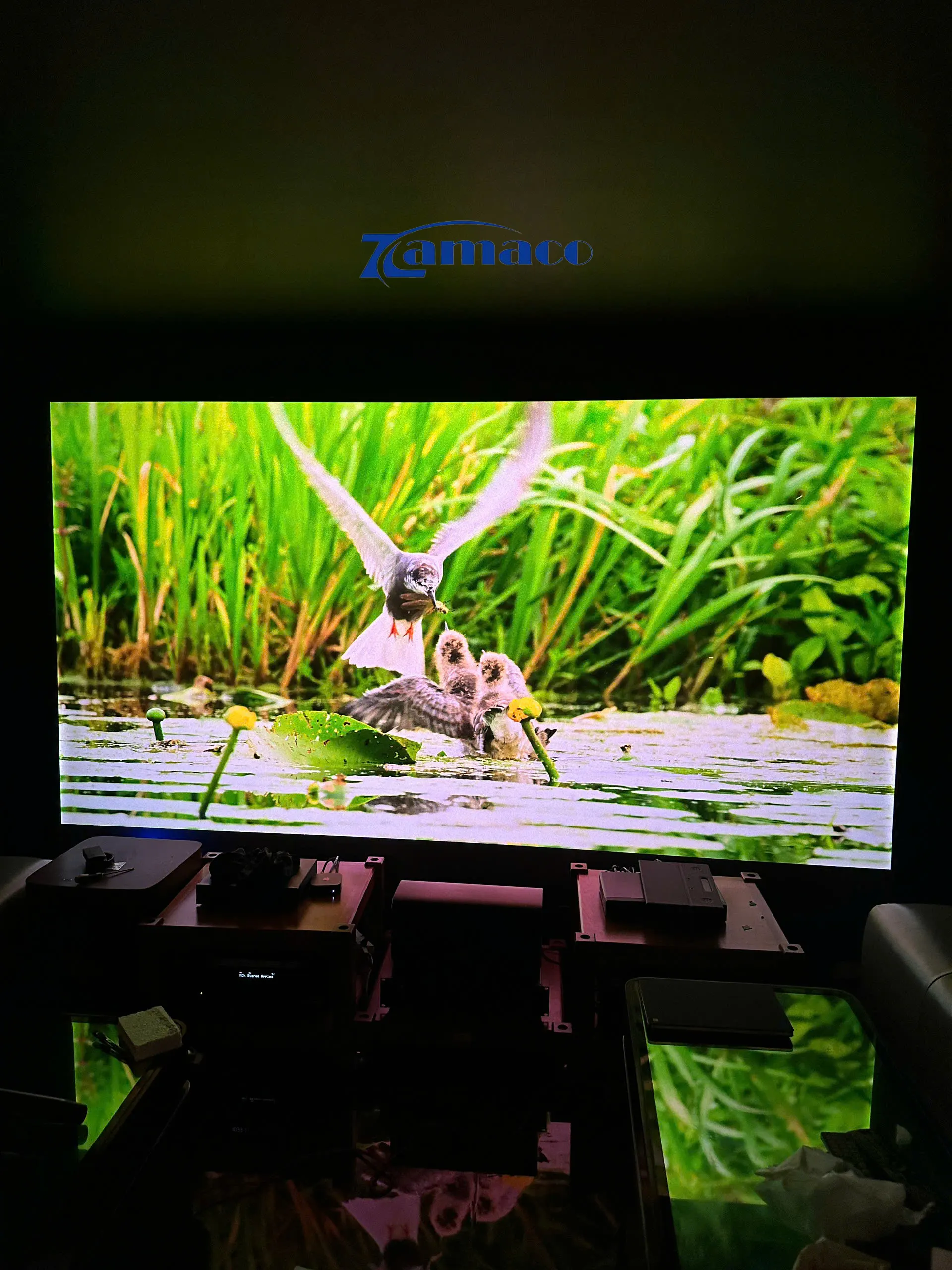

4. Hình ảnh thực tế tại công trình

5. Quy trình Zamaco triển khai

Zamaco thực hiện dự án theo quy trình kỹ thuật chuẩn, đảm bảo tính thẩm mỹ và hiệu suất vận hành của toàn bộ hệ thống:

• Khảo sát thực tế và tư vấn cấu hình phù hợp, đáp ứng nhu cầu xem phim, karaoke và giải trí gia đình.

• Lên phương án lắp đặt tổng thể, xác định vị trí kỹ thuật tối ưu cho máy chiếu, màn chiếu và hệ thống âm thanh.

• Gia cố trần và thi công khung nâng âm trần CM76X, đảm bảo an toàn, vận hành ổn định và thẩm mỹ cao.

• Lắp đặt và căn chỉnh máy chiếu, tối ưu độ nét, màu sắc và góc chiếu theo không gian thực tế.

• Lắp đặt màn chiếu quang học VividStorm 135 inch, kiểm tra độ căng, độ sáng và khả năng chống sáng.

• Triển khai hệ thống âm thanh karaoke và xem phim, bố trí loa, kết nối ampli – vang số – cục đẩy đúng kỹ thuật.

• Hiệu chỉnh âm thanh – hình ảnh tổng thể, test tải toàn hệ thống trước khi bàn giao.

• Hướng dẫn sử dụng và bàn giao hoàn chỉnh, đảm bảo khách hàng vận hành dễ dàng và ổn định lâu dài.

6. Kết luận

Giải pháp ViewSonic LX700-4K RGB kết hợp khung nâng âm trần CM76X và màn chiếu quang học VividStorm 135 inch, đi cùng hệ thống âm thanh xem phim đa kênh và karaoke cao cấp, mang đến trải nghiệm giải trí toàn diện cho không gian sống hiện đại.

Cấu hình đặc biệt phù hợp với:

• Phòng khách gia đình đa năng

• Phòng giải trí – rạp phim tại gia kết hợp karaoke

• Nhà phố, căn hộ chung cư đề cao thẩm mỹ và sự tối giản

• Không gian cần giấu thiết bị nhưng vẫn đảm bảo trải nghiệm âm thanh – hình ảnh chất lượng cao

Với quy trình thi công chuẩn kỹ thuật, hệ thống được tách riêng xem phim và karaoke, đảm bảo hiệu suất tối ưu cho từng nhu cầu. Zamaco cam kết thi công an toàn, thẩm mỹ và bền bỉ, mang đến cho khách hàng một hệ thống giải trí đẳng cấp, vận hành ổn định theo thời gian.
